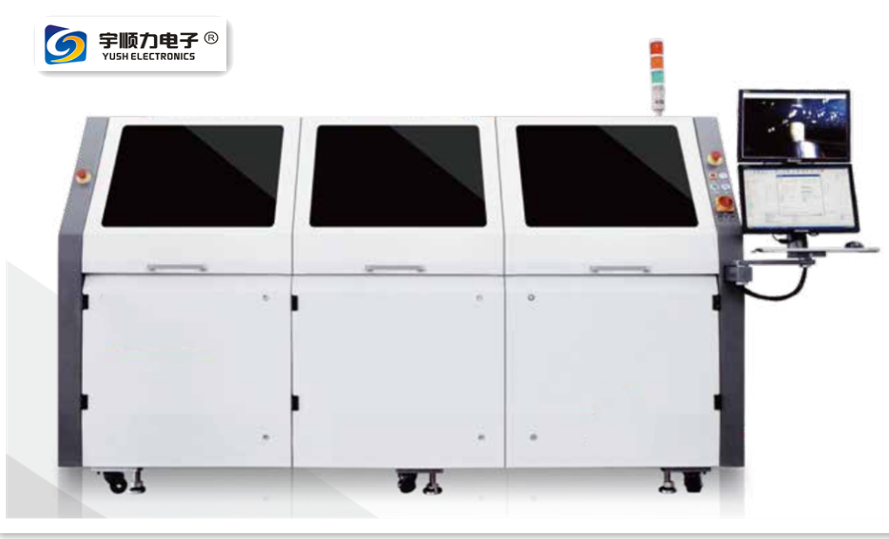

在線式電磁泵選擇性波峰焊
自主研發電磁泵 高精度噴霧機
熱風紅外預熱系統 鏈條滾輪混合傳動系統
（1）特點：
1.自主研發電磁泵
2.鏈條與滾輪混合傳動系統
3.軌道自動調寬系統
4.高精度噴霧噴頭
5.底部紅外預熱
6.頂部熱風預熱
7.支持在線/離線編程，編程簡便
8.可對PCB雙面焊接
9.每個焊點可獨立設置焊接參數
10.全程顯示焊接狀態
（2）標準機基本結構模塊：
1. 噴霧模塊
2.預熱模塊
3.焊接模塊
4.傳送系統
基本工作原理：噴霧頭根據事先編制的程序控制PCB板移動到指定的位置后，僅對需要焊接的部位噴涂助焊劑，經噴霧和預熱后，電磁泵平臺驅動電磁泵按預先設置程序移動到需要焊接的部位，然后焊接。

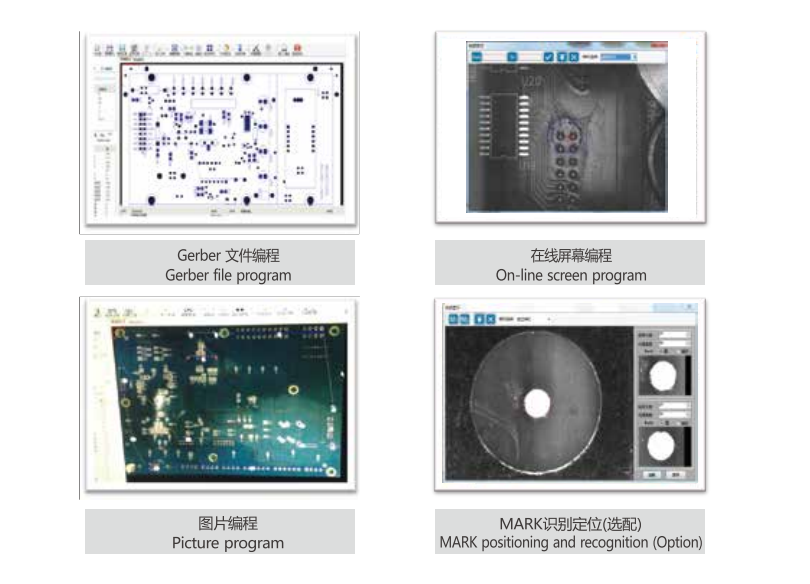

（3）快速便捷的編程系統
特色與優勢：
1.三種編程方式可供選擇
2.支持離線編程
3.每個焊接點可供不同焊接參數
4.過程數據記錄

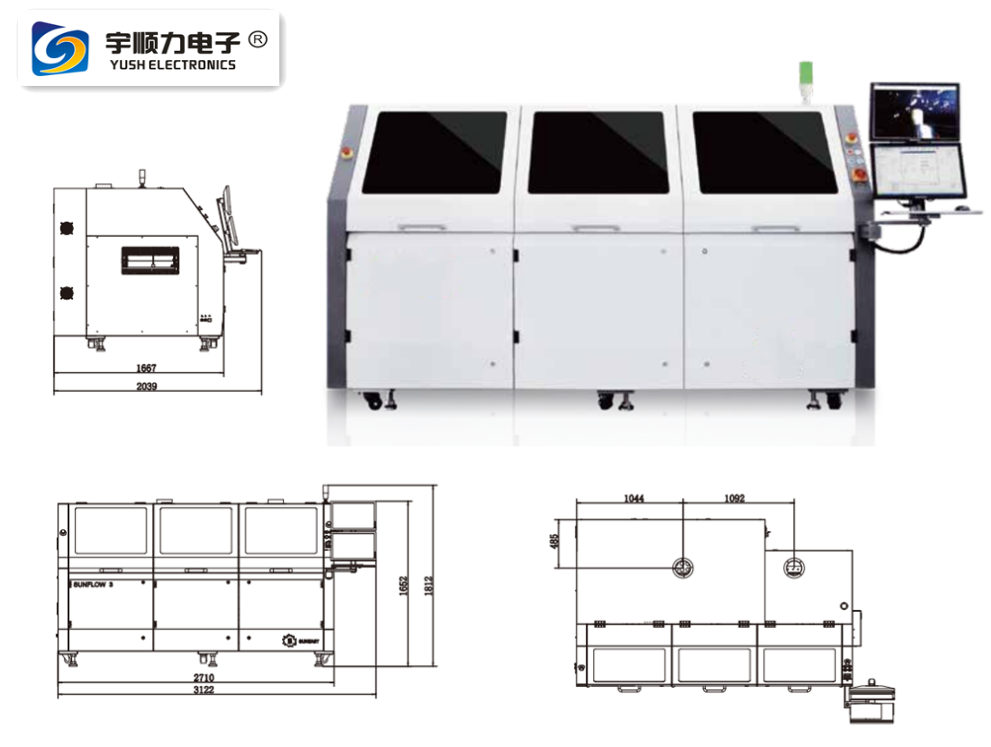

（4）技術參數：
機體參數
設備外形尺寸2710(L)*1670(W)*1630(H)
設備重量（KG）2000
最大PCB板尺寸510(L)*450(W)
最小PCB板尺寸120(L)*50(W)
PCB頂部間隙120
PCB底部間隙60
PCB工藝邊≥3
傳送帶距離地面高度900±20
PCB傳送速度0.2-10
PCB重量（KG）≤5
PCB厚度（包含治具）1-6
傳送帶可調范圍50-450
傳送帶調寬方式電動
PCB傳送方向左向右
空氣進氣壓力0.6
氮氣供應由客戶提供
氮氣進氣壓力0.6
氮氣消耗量1.5
所需氮氣純度＞99.999
電源電壓380
頻率50/60
最大功耗＜28
最大電流
環境溫度 ＜56
機器噪音＜65
通訊接口SMEMA
焊接系統
焊接X軸最大行程510
焊接Y軸最大行程450
焊接Z軸最大行程60
最小噴嘴外徑5.5
噴嘴內徑2.5-10
最大波峰高度5
錫爐容量Approx.13kg(Sn63Pb)/ Approx.12kg(lead-free)
最大焊接溫度330
錫爐加熱功率1.15
預熱系統
預熱溫度范圍＜200
加熱功率24
加熱方式熱風+紅外
頂部預熱熱風
噴霧系統
噴霧X軸最大行程510
噴霧Y軸最大行程450
噴霧高度60
定位速度＜400
噴嘴自動清洗功能程序控制
助焊劑箱體容量2

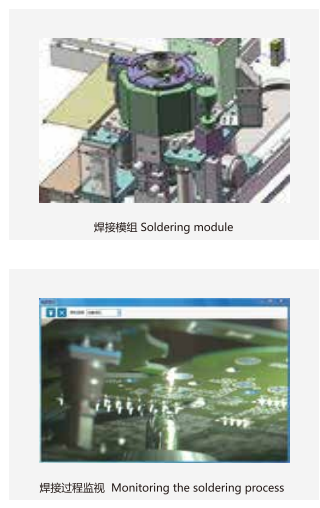

（5）穩定高品質焊接------焊接模塊
特色與優勢：
1.自主研發電磁泵
2.穩定波峰高度
3.特殊材料噴嘴（可使用3個月）
4.噴嘴拆換便捷
5.極低的維修率

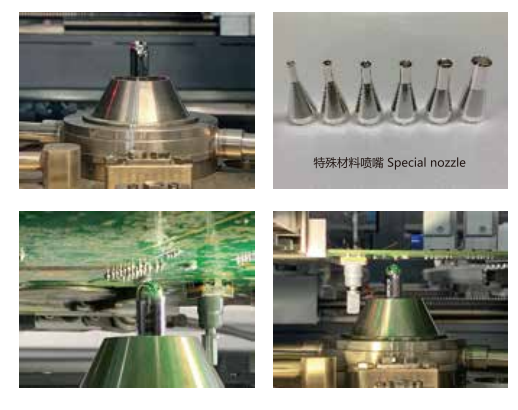

采用電磁泵，相對于機械式泵，電磁泵運轉過程中波峰穩定，沒有運動的機械磨損，產生的廢渣很少，此外焊接模組采用高精度的運動系統，來保證在焊接過程中的準確性，同事配合特殊的工藝，可以極大的消除連錫現象，在用戶使用體驗方面，提供焊接監視相機及波峰高度自動檢測功能，極大提升用戶

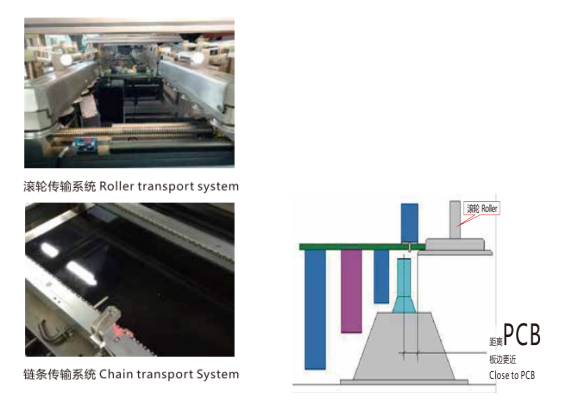

（6）傳輸系統
集成了鏈條傳輸系統與滾輪傳輸系統。其中，再預熱模組與噴霧模組采用鏈條傳動。焊接模組采用滾輪傳動，可以極大的提升定位的準確性與重復精度

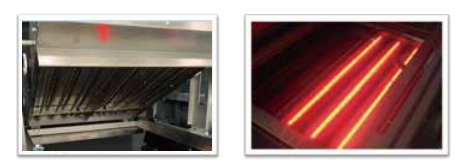

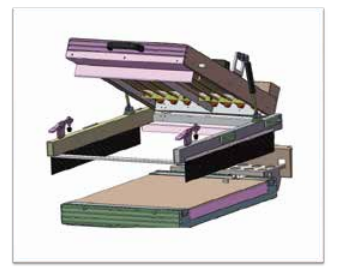

（7）完美預熱----預熱模組
將上部預熱與下部預熱結合在一起，對無鉛焊接或 是多層PCB也有完美的表現。上部的熱風預熱已經在日東回流 焊上應用多年，性能穩定，它可以將熱量均勻的分散在PCB上。 下部紅外預熱可以根據PCB的大小來打開不同區域預熱管，節 省能量。同時焊接模塊也提供上部熱風預熱，可以保證在整個 焊接過程中的預熱溫度，對完美發揮助焊劑性能提供保障。

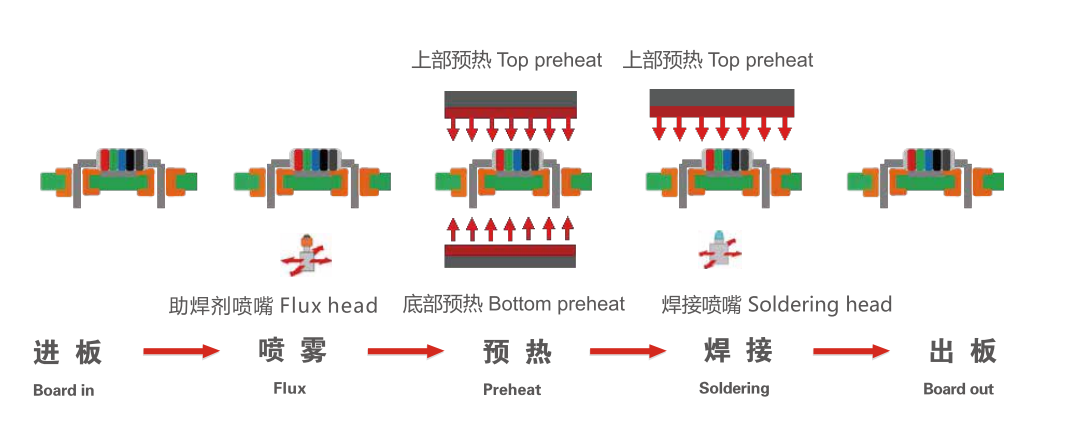

（8）選擇性焊接工藝過程
焊接工藝：1.運輸PCB到噴霧模塊
2.助焊劑噴霧移動到指令位置，并對需要焊接的位置進行選擇性噴霧
3.上部熱風與下部紅外模組對PCB進行預熱
4.電磁泵根據編程路徑進行焊接
5.PCB傳出

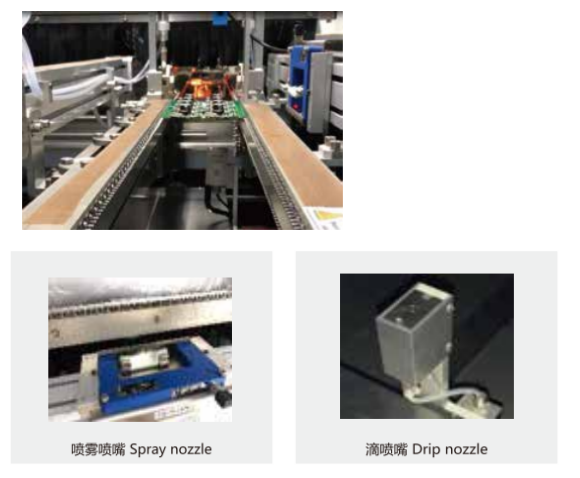

（9）高精度噴霧---噴霧模塊
標準機采用德國進口精密滴噴嘴，噴口直徑130μm ，可以均勻的將助焊劑噴射在所需要焊接區域。最小噴射區域3mm，比傳統噴霧節省至少90%助焊劑。根據用戶需求，在噴霧區域大小面積低精度的情況下，也提供噴霧式噴嘴，使噴霧過程更加迅速。
所有模塊運動都采用私服與滾珠絲桿的方式傳動，運動過程平滑，穩定，重復精度可達0.05mm.
