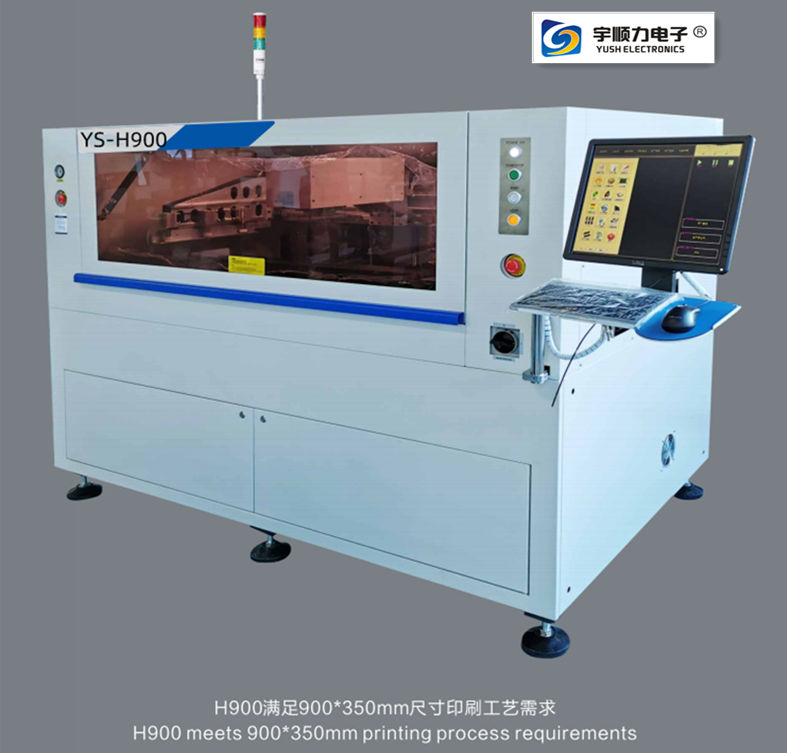

YS-H900自動錫膏印刷機
一：機器參數
基板處理
最大基板尺寸（XxY）900*350mm
最小基板尺寸（XxY）80*50mm
基板厚度尺寸0.8~6mm
最大基板重量10Kg
基板邊緣間隙3.5mm
過板高度15mm
傳輸高度900 ± 40mm
傳輸速度1500mm/s(Max)
傳輸方式One stage 一段式運輸導軌
基板夾持/手動上壓片/柔性邊夾
基板支撐方法磁性頂針/等高塊/自動調節頂升平臺
印刷參數
印刷脫模（Snap-off）0-20mm
印刷模式單或雙刮刀印刷
刮刀類型膠刮刀/鋼刮刀(角度45/55/60
印刷速度6~200mm/sec
印刷壓力0.5~10Kg
模板框架尺寸720*300mm~1200*750mm
清洗方式滴淋式清洗系統/干、濕、兩種模式
.影像
影像視域（FOV）10*8mm
基準點類型標準形狀基準點/焊盤/開孔
攝像機系統上/下成像的視覺系統/數字相機/幾何匹配定位
性能
系統對準精度和重復精度±0.015mm
實際焊膏印置重復精度±0.03mm
基于第三方測試系統（德國CTQ）驗證的實際焊膏印刷位置重復精度
印刷周期<15 sec(不包括印刷及清洗時間)
設備
功率要求AC:220±10%,50/60HZ，3KW
壓縮空氣要求 4~6 Kgf/cm2
耗氣量約5L/min
工作環境溫度一20℃~+45℃
工作環境濕度30%~60%
機器高度（去除三色燈）1509(H)mm
機器長度1970(L)mm
機器寬度1210(W)mm
機器重量Approx：約1500Kg
為什么選擇YSL？
東莞市宇順力自動化設備有限公司（YSL）能夠?yàn)殡娮又圃鞓I(yè)（SMT）提供最專業的錫膏印刷解決系統。作為高端品質全自動錫膏印刷機制造商，在電子元器件組裝生產中始終引領技術創新潮流。長期以來，YSL以卓越的品質贏得了汽車電子，醫療技術，航空航天技術，工業電子和軍工領域中無數“重量級”客戶的信賴。
技術是我們的激情。YSL追求卓越的產品質量，也致力于提供優質的客戶服務。從中國到歐洲，或者從新加坡到美國------我們立志完美所有銷售和服務網絡。竭誠為您提供覆蓋全球的專業支持！對于YSL的印刷系統，裝配或制程，您有什么需要特別咨詢嗎？我們的責任不僅僅止步于銷售，在購買YSL設備后，我們將與您保持最緊密的聯系，快速及時地響應您的所有需求。我們將以最大努力確保按時交付，執行最高標準的安裝和維護服務。此外，我們的專家全天候24小時為您服務，隨時為您提供應用支持，確保生產順利進行。

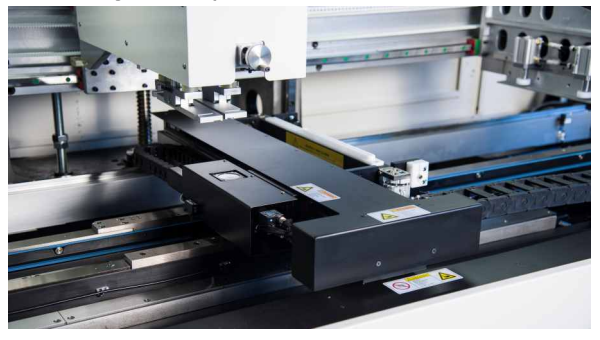

圖像及光路系統
全新的光路系統---均勻的環形光和高亮度的同軸光，配以均可無極調節的亮度功能，使得各類型的Maek點均可很好的識別（包括凹凸不平的Mark點）,適應鍍錫，鍍銅，鍍金，噴錫，F(xiàn)PC等各類型不同顏色的PCB。YSL專利的數學運算模型，確保機器實現高精度的對位。

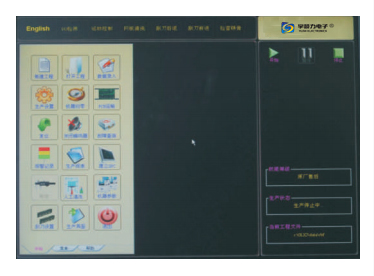

中/英文操作界面
本機采用windows XP/win 7操作界面，具有良好的人機對話功能：尤其在做程序文件的導航效果，方便所有操作人員快速熟悉操作，菜單式中/英文切換，菜單/操作日志/故障記錄/故障診斷/故障分析/光報警等功能。使得操作簡單，方便。
2D錫膏印刷質量檢測分析系統
2D系統即時檢測錫膏沉積缺陷，對偏移，少錫，漏印，連錫等印刷不良問題能快速檢測，并形成數據記錄，確保印刷品質。

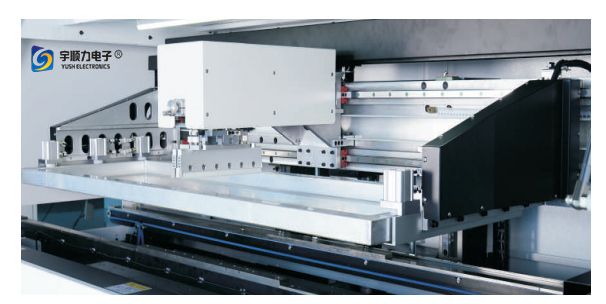

可編程的懸浮自調整步進馬達驅動印刷頭
獨特的長平臺和軌道固定設計，確保穩定支撐PCB。短刮刀水平印刷，壓力穩定，節省焊膏。

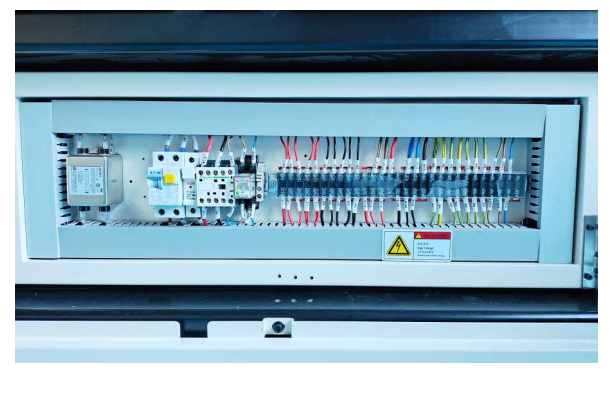

電控系統
電路和氣路分布安全整齊 電路和氣路垂直布置在機器的兩側和后部，便于檢查和維修
規格：
屏幕框架 最小尺寸：720*300mm
最大尺寸：1200*750mm
面罩夾持：氣缸
PCB最大尺寸 900*350mm
PCB最小尺寸 80*50mm
PCB厚度 0.8-6mm
PCB翹曲 最大PCB 1%
運輸高度 900±40mm
運輸方向 LR/RL/LL/RR
運輸速度 1500mm/s(max),程序控制
運輸方式 一級
傳送帶寬度調整 汽車
輸入輸出接口 SMEMA
PCB位置 支撐系統：磁銷/支撐塊/自動升降臺
夾緊系統：滑動夾緊
打印速度 10-200毫米/秒
打印頭 兩個獨立的電動打印頭
刮刀壓力 0.5-15kg（程控）
刮刀類型 橡膠/鋼刮刀（角度 45°/55°60°）
打印模式 一次/兩次
清洗系統 滴雨式清洗裝置，干、濕模式
CCD視場 10*8mm
想象 向上/向下光學結構 /CCD /幾何圖案匹配
調整 X:±10mm/Y:±10mm/θ:±2°
重復位置精度 ±10微米
印刷精度 ±23微米
周期<12 秒
產品轉換 舊節目：<5分鐘/新節目：<10分鐘
操作系統 視窗XP/WIN7
電源 交流電：220±10%,50/60HZ ,3KW
氣源 4-6Kgf/cm2
控制方式 電腦控制

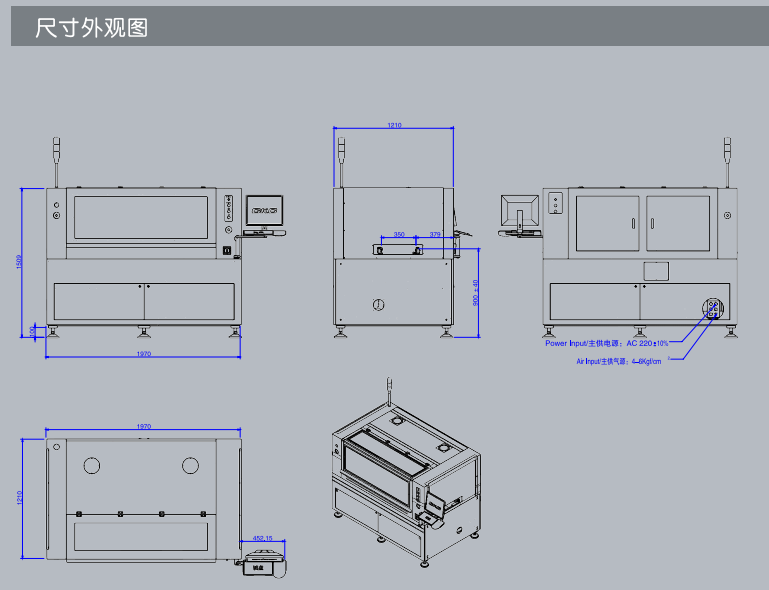

機器尺寸 2570(L)*1210(w)*1509(H)mm
機器重量 約：約 1500KG
分板機歡迎客戶持樣前來或寄樣來試機評估！
【分板機老品牌，首推宇順力】"宇順力分板機" 蘇州市宇順力昆山東莞市長安宇順力自動化設備有限公司專業開發銑刀式分板機，PCBa Router，LED分板機,燈條分板機,沖床分板機,FPC沖床分板機,PCB分板機,PCB電路板分板機,曲線分板機,氣動分板機,線路板分板機,PCB切板機,PCB鑼板機,鋁基板分板機,走刀式分板機,自動分板機,曲線分板機等。 設備主要應用于:手機平板等通信數碼電子,家用電器,LED照明,安防電子等相關電子行業的各種軟硬PCB板,FR4/FR6 PCB,軟FPC,LED燈條,LED燈帶,鋁基板,銅基板沖壓裂片機等。
蘇州市宇順力電子有限公司 華南地址：（總部）
地址：廣東省東莞市涌頭村山泉路十號
電話/TEl：0769-88087410
劉小姐咨詢電話： 13862072520
華東地址：地址：江蘇省蘇州市昆山市金陽東路1068號（國瑞產業園）
電話/TEl：0512-62751429
曹先生咨詢電話：13450659407
郵箱/Mail：seles@hk-yush.com
經營范圍：激光基板分板機，全自動銑刀分板機，在線PCB Router機，PCB,FPC,基板，銅基板鋁基板切割分板分切模具、沖壓分板機裂片機，punching機非標自動化定制全自動MCPCB分板機#字型自動分板機 FPC激光分板設備燈條分板器FPC分板機PCB板分板機V cut 開料機沖床分板機 ，基板脈沖焊接機,基板排線焊接機,基板光器件模塊熱壓機觸摸屏脈沖熱壓機-YSPC-2A|觸摸屏脈沖熱壓機|觸摸屏貼合機|脈沖焊接機|恒溫脈沖熱 錫膏印刷機，錫膏絲印機
