全自動YS-4500分板機
產品詳情說明
高速板式分板機YS-4500
隨著電子工業的不斷發展，作為電子產品重要組成部分的鋁基板的生產要求也越來越高，向高精度發展。高密度。高性能。小批量開發。為了適應市場的要求，本公司長期對世界各品牌的優勢進行市場調研，廣泛聽取用戶各方面的意見，做出了這款高速雙模板機YS-4500
軟件的介紹
新一代識別系統
1：改變傳統的圓形、方形等只能識別的幾何圖案。能認出任何形狀的標記點碼
2：不僅具有糾錯功能，而且數據準確，不用擔心工作人員放錯板。
3：位移功能，可實現夾具在工作臺上的任意放置
1：改變傳統的細分模式
2：根據PCB的厚度調整下刀深度，提高銑刀的利用率，節約成本
3：可以根據產品的需要來確定銑刀的狀態
施工簡介
采用臺灣60000高速主軸。
采用WIN7系統操作界面，配置高像素彩色CCD放大10倍鏡頭，輔助程序教學和編輯仿真功能，精度更準確，圖像更清晰。

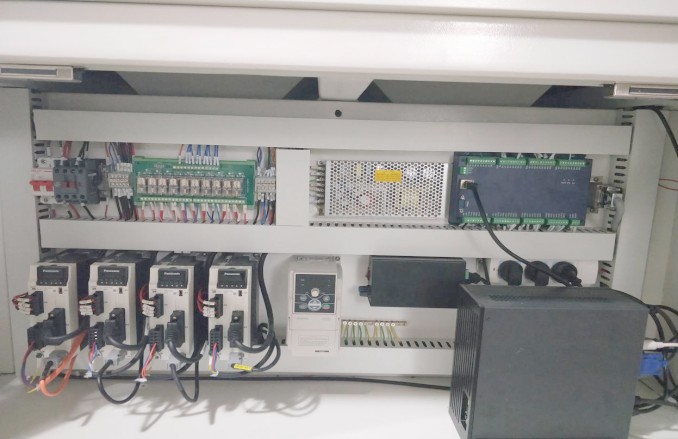

電氣控制布局
電子控制-在線
1：清晰，維護方便
2：總線方式，連接簡單
3：模塊化設計，對維修人員要求不高
參數及主要附件
X/Y切割速度：0~100mm/s
機器重復精度：±0.02
單板最大尺寸：400mm*500mm
X、Y、Z控制方式：工業運動控制器+工業計算機
X、Y、Z驅動方式：松下伺服電源
人機操作和數據存儲：工業計算機
切割精度：±0.1
主軸轉速：臺灣主軸最高60000rpm
切割形式：直線、圓形、圓弧、U形、L形等
圖片：智能工業CCD
操作界面：中英文雙界面
基準點：CCD自動對準功能
程序預覽：CCD路徑仿真功能
主機電壓：交流220V 50/60Hz
氣壓：5.5KG/CM2
主機尺寸：1150 × 1050 × 1580(長×高×深)mm
主機重量：450kg
收塵方式：下次收塵
除塵器：2HP
除塵器電源：交流380V 50/60Hz
除塵器尺寸：650 × 400 × 1250(長×高×深)mm
集塵器重量：103kg
制版機的主要部件
絲杠：臺灣TBI C5研磨絲杠
導軌：臺灣PMI直線導軌
主軸：臺灣主軸最大功率60000rpm
伺服電機：松下A6伺服電機
工業控制主機：工業計算機
監控：LCD19”
CCD：GIGE工業智能CCD
鏡頭：工業高清鏡頭
光源：工業調光器+50mmLED環形光源
電源：臺灣明緯
繼電器：歐姆龍繼電器

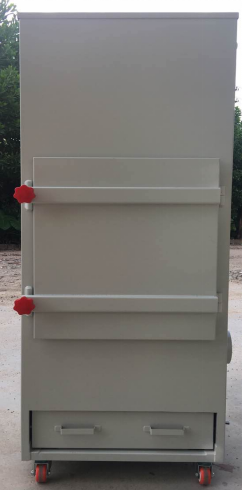

集塵機簡介

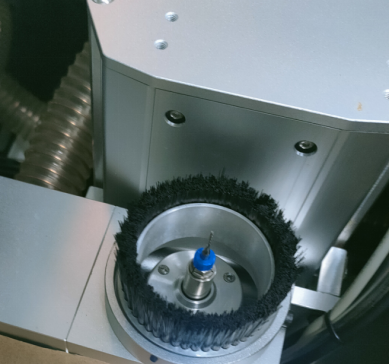

清潔真空機構
1：專利的刷頭設計，優良的真空清潔效果
2：模塊抽吸結構，保證長期除塵
S - UA02型高效真空吸塵器專門配備下真空分離器，超強的除塵能力，下真空模式配合獨特設計的分離器能有效處理分板過程中產生的粉塵，能很好地保護產品的清潔和車間環境及工作人員的健康。
電機規格：2hp 380V 50Hz三相
輸出功率：1.5 kw
吸入風量：3 m3/min
靜壓：-2000mm- aq
入口直徑：50mm
出口直徑：100mm
噪音：< 65分貝
凈重：103kg
維：650 * 400 * 1250毫米
分板機特點:
1：操作簡單，智能化
2：穩定性好
3：結構簡單，維修方便
4：真空清潔效果好
